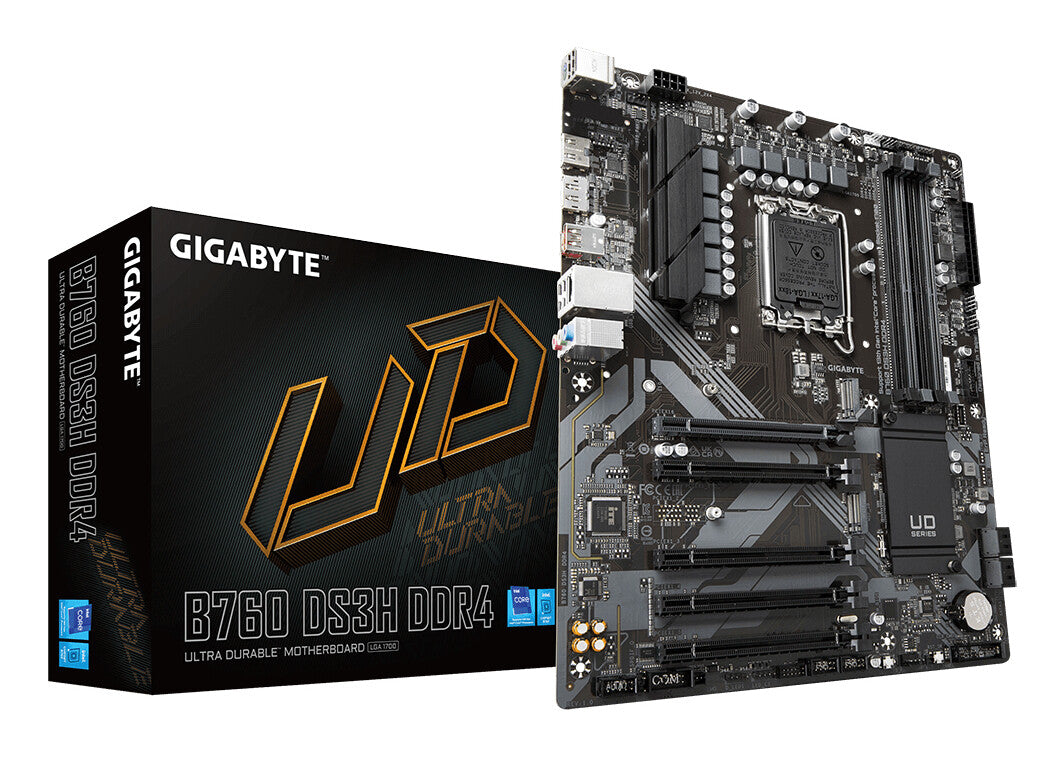

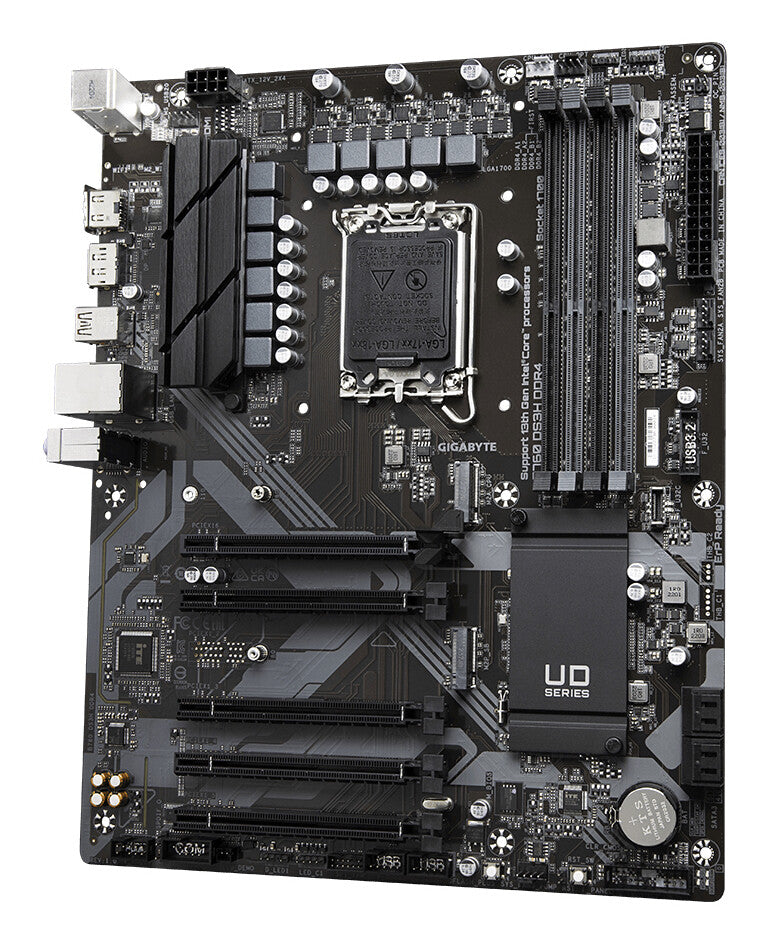

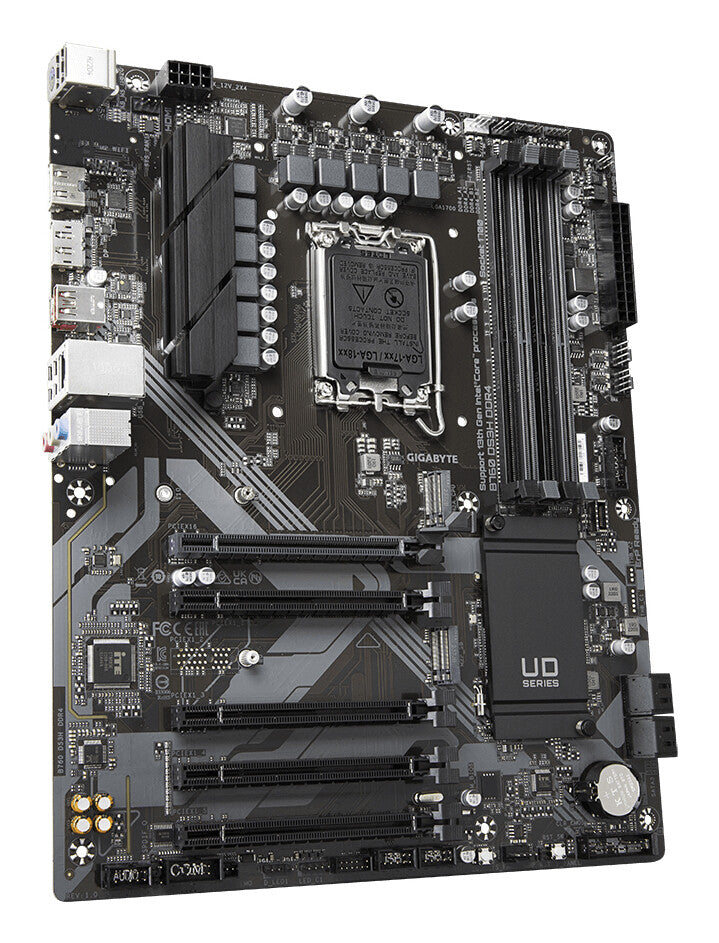

Carte mère Gigabyte B760 DS3H DDR4, Intel Socket 1700, 12e/13e génération, 1x PCIe 4.0 x16, 2 x PCIe 4.0 M.2, ATX, USB Type-C, LAN 2,5GbE, HDMI, DisplayPort, Smart Fan 6, Q-Flash Plus

DES PERFORMANCES INÉGALÉES
Avec l'évolution rapide de la technologie, GIGABYTE suit toujours les dernières tendances et offre à ses clients des fonctionnalités avancées et les dernières technologies. Les cartes mères GIGABYTE sont équipées d'une solution d'alimentation améliorée, des dernières normes de stockage et d'une connectivité exceptionnelle pour permettre des performances optimisées pour les jeux.

Conception VRM numérique hybride 8+2+1 phases
- MOSFET 8+2+1 phases à faible RDS(on)
- Starter et condensateurs Premium pour améliorer la réponse transitoire et minimiser les oscillations

Les cartes mères GIGABYTE B760 sont prêtes à fonctionner avec les appareils PCIe 4.0 qui devraient bénéficier d'une triple bande passante par rapport aux appareils PCIe 3.0 actuels. Pour atteindre une vitesse élevée et maintenir une bonne intégrité du signal, la R&D de GIGABYTE utilise le PCB à faible impédance pour fournir des performances maximales.

Routage de mémoire protégé
Tout le routage de la mémoire se fait sous la couche interne du PCB protégée par une grande couche de masse pour se protéger des interférences externes.

GIGABYTE PerfDrive
La technologie PerfDrive intègre plusieurs paramètres BIOS exclusifs à GIGABYTE pour permettre aux utilisateurs d'équilibrer facilement entre différents niveaux de performances, de consommation d'énergie et de température en fonction de leurs besoins lorsqu'ils utilisent des processeurs Intel® Core™ de 13e génération.

Interface utilisateur du BIOS Smart Fan 6
1. Améliorer l'interface utilisateur de la courbe du ventilateur
Nous augmentons les points de contrôle de 5 à 7 et un graphique de vitesse du ventilateur plus grand pour un contrôle précis et plus facile de la courbe du ventilateur.
2. Mode graphique double pente/escalier
La courbe du ventilateur peut être rapidement commutée avec les modes Pente et Escalier pour différents scénarios d'utilisation. La pente est une courbe de vitesse de ventilateur linéaire traditionnelle et intuitive. Avec le mode non linéaire Stair nouvellement ajouté, le ventilateur reste à la même vitesse entre les intervalles de température spécifiés.
3. Saisie manuelle
Pour les utilisateurs avancés, nous proposons une saisie manuelle de la vitesse du ventilateur pour un contrôle plus précis.
4. Réglage EZ
L'utilisation peut placer 4 points de réglage EZ à une température/vitesse de ventilateur approximative, et Smart Fan 6 peut générer rapidement une courbe de ventilateur.
5. Profil de courbe du ventilateur
Le profil de courbe de ventilateur peut être enregistré dans la ROM du BIOS, le profil sera conservé après la mise à jour du BIOS.

CONNECTIVITÉ
Les cartes mères GIGABYTE permettent une expérience de connexion ultime avec des vitesses de transfert de données fulgurantes via le réseau et le stockage de nouvelle génération.

LAN GbE avec gestion de la bande passante
GbE LAN dispose d'une application de gestion de bande passante réseau qui contribue à améliorer la latence du réseau et à maintenir des temps de ping faibles pour offrir une meilleure réactivité dans les environnements LAN encombrés.

Connecter l'avenir - USB 3.2 Gen 2x2 Type-C®
Doté de la conception USB 3.2 Gen 2x2 qui double les performances par rapport à la génération précédente d'USB 3.2 Gen 2. Il permet un transfert de données ultra-rapide jusqu'à 20 Gbit/s lors de la connexion à des périphériques compatibles USB 3.2. Grâce au connecteur USB Type-C®, les utilisateurs peuvent profiter de la flexibilité d'une connexion réversible pour accéder et stocker rapidement d'énormes quantités de données.

Condensateurs audio haut de gamme
Les cartes mères GIGABYTE utilisent des condensateurs audio haut de gamme. Ces condensateurs de haute qualité aident à fournir un son haute résolution et haute fidélité pour fournir les effets sonores les plus réalistes aux joueurs.

Protection contre le bruit audio
Les cartes mères GIGABYTE disposent d'une protection contre le bruit audio qui sépare essentiellement les composants audio analogiques sensibles de la carte de la pollution sonore potentielle au niveau du PCB.

PERSONNALISATION
Les cartes mères GIGABYTE regroupent plusieurs logiciels utiles et intuitifs pour aider les utilisateurs à contrôler chaque aspect de la carte mère et fournir un effet d'éclairage personnalisable avec une esthétique exceptionnelle pour s'adapter à votre personnalité unique.

Conception d'un spectacle de lumière multizone RGB Fusion
Offrant désormais plus de personnalisations LED que jamais, les utilisateurs peuvent véritablement adapter leur PC pour représenter leur style de vie. Avec une prise en charge complète du RVB et une application RGB Fusion 2.0 repensée, l'utilisateur a un contrôle total sur les LED qui entourent la carte mère.

Interface utilisateur conviviale
Le MODE FACILE affiche des informations matérielles importantes sur une seule page, notamment l'horloge du processeur, la mémoire, le stockage et le ventilateur.

Mes favoris
Ajoutez des éléments constamment utilisés dans le menu des favoris pour un accès rapide.

Informations de stockage
Affichez toutes sortes d'informations de stockage, y compris les interfaces SATA, PCIE et M.2.

Journal des modifications
Répertoriez toutes les modifications avant de sauvegarder et de quitter le BIOS. Examinez rapidement la modification globale des paramètres.

Courbe de ligne de charge intuitive
Affichez clairement chaque paramètre d'étalonnage de ligne de charge dans un graphique de courbe intuitif.

GIGABYTE CONTROL CENTER (GCC) est un logiciel unifié pour tous les produits pris en charge par GIGABYTE. Il fournit une interface utilisateur intuitive nouvellement conçue pour contrôler toutes les fonctions essentielles.
- Plateforme logicielle unifiée pour tous les produits pris en charge par Gigabyte
- Interface utilisateur intuitive pour une expérience simplifiée
- Composants de contrôle modularisés uniquement pour le matériel installé
- Fonction de mise à jour automatique pour maintenir le système à jour et prendre en charge les futurs produits

Multi-clé
Un bouton de réinitialisation multifonction qui peut être reconfiguré pour une autre fonction dans le BIOS pour différents scénarios d'utilisation.
-Commutateur RVB
Désactivez tous les effets d'éclairage sur la carte mère.
- Directement vers le BIOS
Démarrez directement dans le menu du BIOS sans appuyer sur aucun bouton du clavier.
- Mode sans échec
Démarrez en mode sans échec du BIOS pour modifier une option spécifique sans perdre les autres paramètres du BIOS.

ULTRA RÉSISTANT
La conception GIGABYTE Ultra Durable™ offre une durabilité du produit et un processus de fabrication de haute qualité. Les cartes mères GIGABYTE utilisent les meilleurs composants et renforcent chaque emplacement pour rendre chacun d'entre eux solide et durable.

PCIe EZ-Latch
Déverrouillez facilement le loquet de l'emplacement PCIe lorsque vous retirez la carte graphique de l'emplacement PCIe.

Q-Flash Plus
Mettez à jour le BIOS facilement sans installer le processeur, la mémoire et la carte graphique.
Avec GIGABYTE Q-Flash Plus, vous n'avez pas besoin d'installer le CPU, la mémoire et la carte graphique ni d'entrer dans le menu du BIOS pour flasher le BIOS. Téléchargez et enregistrez simplement un nouveau fichier BIOS (renommez-le en gigabyte.bin) sur la clé USB, puis appuyez sur le bouton dédié Q-Flash Plus et vous êtes prêt à partir !

Caractéristiques

CPU
Socket LGA1700 : Prise en charge des processeurs Intel Core, Pentium Gold et Celeron de 13e et 12e génération,

Jeu de puces
Jeu de puces Intel B760 Express

CPU
Socket LGA1700 : prise en charge des processeurs Intel® Core™, Pentium® Gold et Celeron® de 13e et 12e générations
Le cache L3 varie selon le processeur
(Veuillez vous référer à la « Liste de support CPU » pour plus d'informations.)
Jeu de puces
Jeu de puces Intel® B760 Express

Mémoire
Prise en charge de DDR4 5333(OC)/ 5133(OC)/ 5000(OC)/ 4933(OC)/ 4800(OC)/ 4700(OC)/ 4600(OC)/ 4500(OC)/ 4400(OC)/ 4300( OC)/ 4266(OC)/ 4133(OC)/ 4000(OC)/ 3866(OC)/ 3800(OC)/ 3733(OC)/ 3666(OC)/ 3600(OC)/ 3466(OC)/ 3400( OC)/ 3333(OC)/ 3300(OC)/ 3200/ 3000/ 2933/ 2666/ 2400/ 2133 MT/s
4 x supports DIMM DDR prenant en charge jusqu'à 128 Go (capacité DIMM unique de 32 Go) de mémoire système
Architecture de mémoire double canal
Prise en charge des modules de mémoire DIMM 1Rx8/2Rx8 sans tampon ECC (fonctionne en mode non ECC)
Prise en charge des modules de mémoire DIMM 1Rx8/2Rx8/1Rx16 non ECC et sans tampon
Prise en charge des modules de mémoire Extreme Memory Profile (XMP)

Graphiques embarqués
1 x port HDMI, prenant en charge une résolution maximale de 4096x2160 à 60 Hz
1 x DisplayPort, prenant en charge une résolution maximale de 4096 x 2304 à 60 Hz

l'audio
CODEC audio Realtek
Son haute définition
2/4/5.1/7.1 canaux
Prise en charge de la sortie S/PDIF

Réseau local
Puce LAN Realtek GbE (1 Gbit/s/100 Mbit/s)

Emplacements d'extension
1 x emplacement PCI Express x16, prenant en charge PCIe 4.0 et fonctionnant en x16 (PCIEX16)
1 x 4 x emplacements PCI Express x16, prenant en charge PCIe 3.0 et fonctionnant à x1

Interface de stockage
1 x connecteur M.2 (Socket 3, clé M, prise en charge SSD PCIe 4.0 x4/x2 de type 22110/2280) (CPU M2A)
1 x connecteur M.2 (Socket 3, clé M, prise en charge SSD type 2280 PCIe 4.0 x4/x2) (M2P_SB)
4 connecteurs SATA 6 Gb/s
Prise en charge RAID 0, RAID 1, RAID 5 et RAID 10 pour les périphériques de stockage SATA

USB
Jeu de puces :
1 x port USB Type-C sur le panneau arrière, avec prise en charge USB 3.2 Gen 2x2
1 x port USB Type-C avec prise en charge USB 3.2 Gen 1, disponible via le connecteur USB interne
1 x port USB 3.2 Gen 2 Type-A (rouge) sur le panneau arrière
2 ports USB 3.2 Gen 1 disponibles via le connecteur USB interne
4 x ports USB 2.0/1.1 sur le panneau arrière
Chipset + 2 hubs USB 2.0 :
4 ports USB 2.0/1.1 disponibles via les connecteurs USB internes

Connecteurs E/S internes
1 connecteur d'alimentation principal ATX 24 broches
1 connecteur d'alimentation ATX 12 V à 8 broches
1 x connecteur de ventilateur CPU
1 x connecteur de ventilateur CPU/pompe de refroidissement à eau
3 x connecteurs de ventilateur système
1 x collecteur de ventilateur système/pompe de refroidissement par eau
2 x embases de bande LED adressables
2 x en-têtes de bande LED RVB
2 x connecteurs M.2 Prise 3
4 connecteurs SATA 6 Gb/s
1 x en-tête du panneau avant
1 x en-tête audio du panneau avant
1 x en-tête de sortie S/PDIF
1 x connecteur USB Type-C, avec prise en charge USB 3.2 Gen 1
1 x connecteur USB 3.2 Gen 1
2 connecteurs USB 2.0/1.1
1 x en-tête Trusted Platform Module (pour le module GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 uniquement)
1 x en-tête de port série
1 x bouton Q-Flash Plus
1 x bouton de réinitialisation
1 x cavalier de réinitialisation
1 x cavalier CMOS transparent

Connecteurs du panneau arrière
1 x port clavier/souris PS/2
1 x port USB Type-C, avec prise en charge USB 3.2 Gen 2x2
1 port USB 3.2 Gen 2 Type-A (rouge)
4 ports USB 2.0/1.1
1 port HDMI
1 x DisplayPort
1 port RJ-45
3 x prises audio

Contrôleur d'E/S
Puce de contrôleur d'E/S iTE

Surveillance matérielle
Détection de tension
Détection de température
Détection de la vitesse du ventilateur
Détection du débit de refroidissement par eau
Avertissement de panne de ventilateur
Contrôle de la vitesse du ventilateur

BIOS
1 x 128 Mbits Flash
Utilisation du BIOS AMI UEFI sous licence
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Caractéristiques uniques
Prise en charge du centre de contrôle GIGABYTE (GCC)
Prise en charge de Q-Flash
Prise en charge de Q-Flash Plus

Logiciel fourni
Norton Internet Security (version OEM)
Logiciel de gestion de bande passante LAN

Système opérateur
Prise en charge de Windows 11 64 bits
Prise en charge de Windows 10 64 bits

Facteur de forme
Facteur de forme ATX ; 30,5 cm x 24,4 cm

• Prise : 1700
• Compatibilité CPU : Intel 12e/13e génération
• Jeu de puces : Intel B760
• Facteur de forme : Micro ATX
• Emplacements mémoire : 4 emplacements
• Compatibilité M.2 : PCIe
• USB-C : Oui
